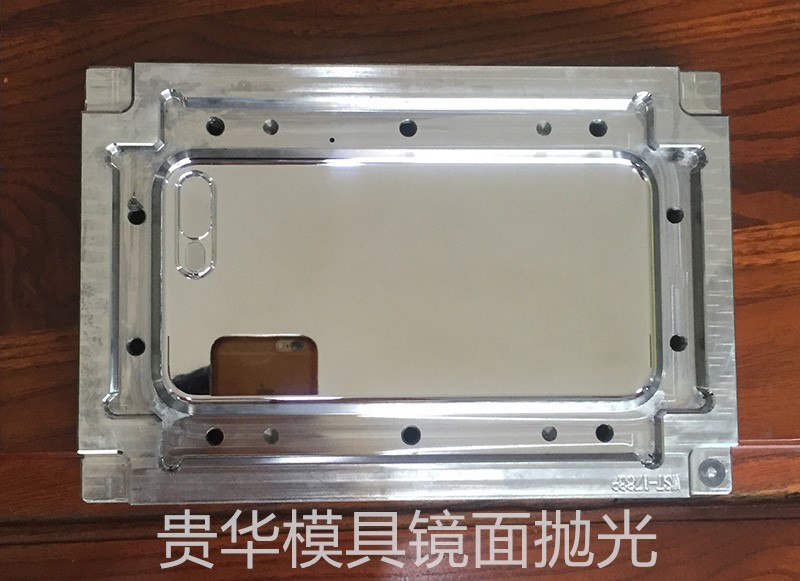

模具钢材对镜面抛光加工的特别影响

　　现在物质生活的提高，我们对产品的外观要求也是越来越高，因此对模具精度，和抛光光洁度要求都很高，这也需要好的模具钢材和高技术抛光技师的配合。但我们在镜面抛光加工 的过程中还是容易出现料纹和麻点。

　　模具表面抛光不单受抛光设备和工艺技术的影响,还受模具材料镜面度的影响。镜面模具材料不单是化学成分问题,更主要的是冶炼时要求采用真空脱气、氩气保护铸锭、垂直连铸连轧、柔锻等一系列工艺。使镜面模具钢内部缺陷少、杂质粒度细、弥散程度高、金属晶粒度细、均匀度好等一系列优点,以满足抛光至镜面。

　　模具钢材的冶炼对镜面抛光加工 的影响

　　钢中的非金属夹杂物、气泡、氧化物、硫化物等是影响模具钢镜面抛光加工和研磨时形成针眼和孔洞的主要原因;因此，凡是表面粗糙度要求很高的塑料模具，一般不得采用加硫的易切削钢;即使不是易切削钢，若钢中氧化物，硫化物夹杂含量较高，在研磨过程中也容易脱落形成针孔。所以，采用真空冶炼或电渣重熔等工艺，将有效地提高钢的纯净度，从而提高钢材的抛光性能。模具钢中的组织不均度也是影响抛光性能的另一个原因。显微区域组织的不均匀，加带状偏析等可能使得钢材在镜面加工时出现很细的发纹和研磨斑、坑等缺陷，为了防止偏析，必须掌握好出钢后的浇注技术和钢锭的结晶质量，另外要进行充分锻造，以保证钢材的致密度，如果能进行均匀化热处理或电渣重熔冶炼，也可以有效地减少这种偏析，从而提高钢的抛光性能。模具钢的硬度高，对镜面抛光加工性能有好的影响。

　　抛光技术产生的影响

　　为了得到高要求的镜面抛光加工 ，抛光技术也起着很大的作用。

　　在预研磨时应避免表面受到可能引起的组织变化的温度的影响。因此，除了足够的冷却以外，选择正确的油石是非常重要的。研磨压力在此起很大作用，而且当油石涂脏时压力会意外地升高，从而会引起温度升高。较好的办法是在研磨表面时经常改变研磨的方向。抛光尽量用超群钻石膏进行，这样能得到的抛光结果。抛光时要避免表面接处面压力过高，否则较软的基体会被冲蚀，结果使碳化物游离出来，随后开裂，并留下缺陷。

　　想了解更多的模具抛光相关知识，可登录到贵华模具抛光网(www.smpg888.com)。贵华模具——实力模具抛光厂家，多年技术沉淀，只为做高品质模具抛光!咨询热线：400-172-3800
